Матрицы лазерных линеек

ATC-Q5000-10×20

5 кВт лазерные матрицы на основе квазинепрерывных полупроводниковых лазерных линеек с пассивным охлаждением


Свойства:

- Повышенная выходная оптическая мощность
- Высокая надежность
- Пассивное охлаждение

Применение:

- Накачка твердотельных лазеров
- Печать
- Медицина

Спецификация:

Продукт

ATC-Q5000-10×20



Режим излучения

квазинепрерывный



Количество лазерных линеек

20

Шт.

Максимальная длительность импульса/Скважность

250/200

мкс

Рабочая/Максимальная выходная оптическая мощность

5000/5250

Вт

Длина волны при 25°C

805

нм

Разброс длины волны генерации при 25°C

3

нм

Типичная ширина спектра по уровню ½

4

нм

Максимальная ширина спектра по уровню ½

5

нм

Типичный рабочий ток

275

A

Максимальный рабочий ток

290

А

Типичный пороговый ток

30

A

Максимальный пороговый ток

40

A

Типичная крутизна ватт-амперной характеристики

1.1

Вт/А

Минимальная крутизна ватт-амперной характеристики

0.9

Вт/А

Максимальное рабочее напряжение

45

В

Типичная диаграмма направленности по уровню ½ (Θ)

40°



Типичная диаграмма направленности по уровню ½ (Θ)

12°



Условия работы

Чистые помещения, класс 100, влажность не более 60%



Ожидаемое время жизни

>3*10+E7



Охлаждение

Пассивное (безжидкостное)



Монтаж

Через теплопроводящую фольгу (толщина 25…100 мкм) на охлаждаемую поверхность (водой или Пельтье элементом)



Замечания

Не монтировать через теплопроводящую пасту



Рабочая температура

+15…+40°C измеряется с помощью температурного датчика на теплоотводе

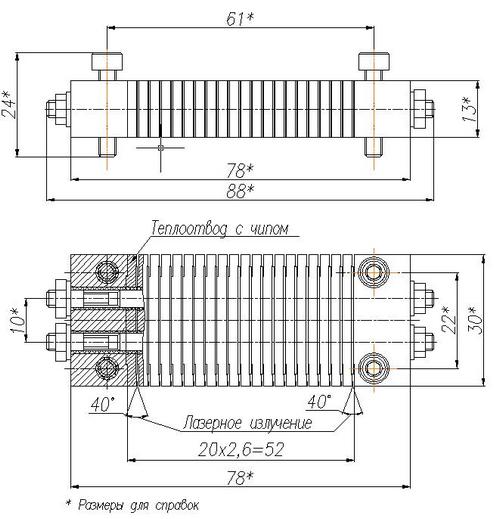

Размеры

88x30x13

мм³
