Спецификация на лазерные линейки

Квазинепрерывные лазерные линейки
ATC-Q120-11
ATC-Q200-11
ATC-Q250-11
Выходная оптическая мощность в квазинепрерывном режиме (Вт)
120 200 250
Размеры излучающей площадки WxH(мкм)
11000x1
Пороговый ток (A)
15 20 20
Типичный рабочий ток (A)
130-140 200-210 250-260
Максимальный рабочий ток (A)
160 230 280
Максимальное рабочее напряжение (В)
2.5 2.5 2.5
Возможные длины волн
940 нм

800-810 нм

Длительность импульса (миллисекунды)
5.0 0.25 0.25
Максимальная частота следования импульсов
10 100 100
Ширина спектра (FWHM)
≤6 нм  ≤5 нм ≤5 нм
Возможный тип корпуса

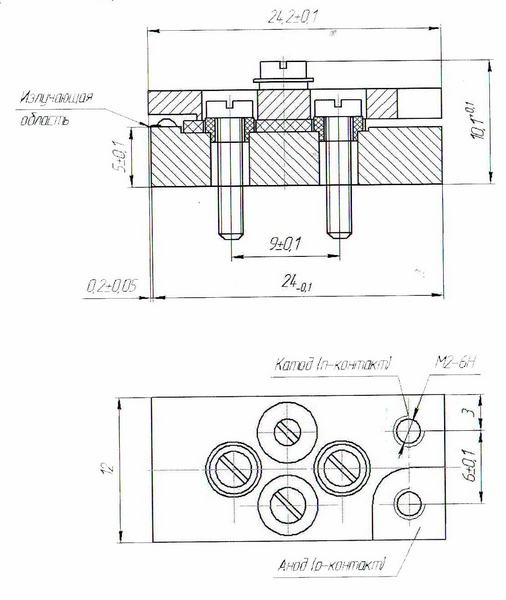

L-package
Инструкция по эксплуатацию на лазерные линейки


                                   Непрерывные лазерные линейки на водоохлаждаемом теплоотводе
 ATC-С25000-5000
     ATC-C50000-10000
     ATC-C100000-10000
                                                                Выходная оптическая мощность, Вт
                     25                            50                                100
                                                                            Рабочий ток, А
                     45  75                               125
                                                                  Рабочее напряжение, В
                     2,5                               2,5                                  2,5
                                                                           Длина волны, нм
           808
                       808
                     808
                                                             Ширина линии излучения (FWHM), нм
                       4                               4                                  4
                                                                     Расходимость (FWHM), мм
                     8х35                              8х35                               8х35
              L1-package                                                            L2-package
