Высокоэнергетичный твердотельный лазер с диодной накачкой

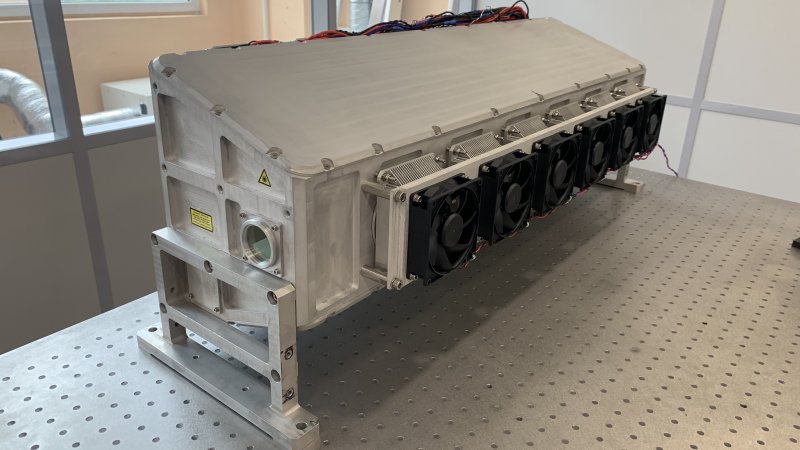

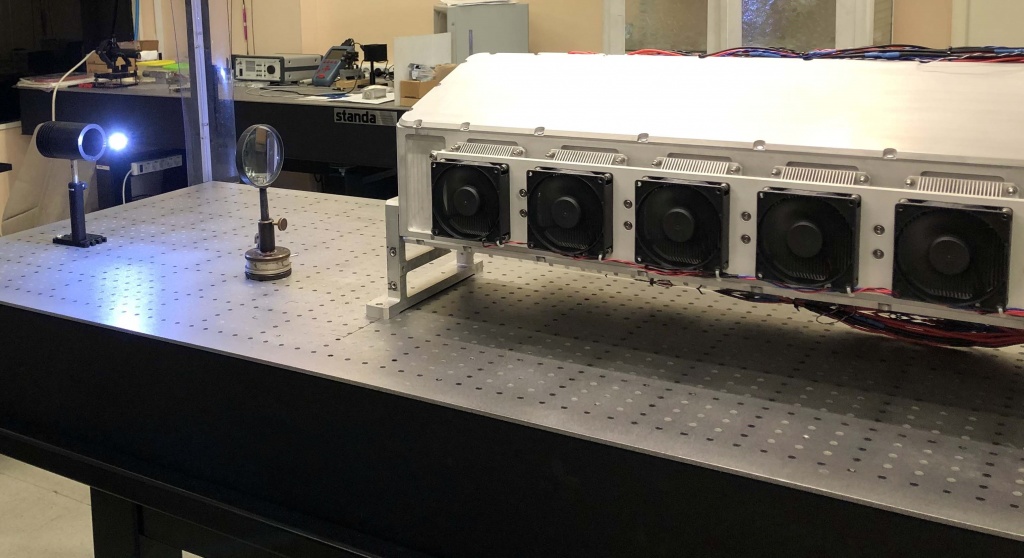

IMG_1186-2.JPG                     IMG_1186-1.JPG

АО "Полупроводниковые приборы" имеет компетенции по созданию высокоэнергетичных твердотельных лазеров с диодной накачкой и энергией в импульсе до 5 Дж.

Указанное изделие было разработано и изготовлено в рамках выполнения совместной программы Союзного Государства России и Белоруссии.

В качестве источника оптической накачки выступают матрицы коллимированных диодных линеек, также разработанных и произведенных нашим предприятием.

В качестве активных элементов используются диски из кристалла YAG:Nd (аллюмо-иттриевый гранат, легированный ионами неодима) расположенные на теплопроводящих основаниях.

Лазерный излучатель имеет герметичный корпус и устойчив к внешним факторам.


Основные области применения.

  • Обработка материалов (резка и сварка металлов)
  • Сверхдальняя локация (зондирование околоземного космического пространства)
  • Научные исследования (изучение условий разогрева мишеней для возбуждения термоядерного синтеза)
  • Специальные применения (подавление оптоэлектронных приборов условного противника)

Основные технические характеристики.

Наименование параметра Значение
Длина волны излучения 1064+/-10 нм
Режим работы Импульсный
Выходная энергия 5 Дж
Длительность импульса 20 нс
Частота повторения 10 Гц
Расходимость 2 мрад
Диапазон рабочих температур 10-350С
Температура хранения 0-500С
Источник накачки Полупроводниковые лазерные линейки
Способ охлаждения Воздушный термоэлектрический
Габариты лазерного излучателя без блока питания 960×400×300 мм
Вес лазерного излучателя без блока питания 50 кг
