Блоки питания лазерных диодов и линеек

Увеличить

Увеличить

Увеличить



Модель

Блок питания предназначен для:

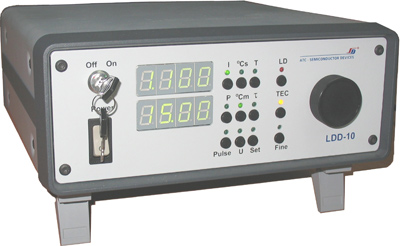

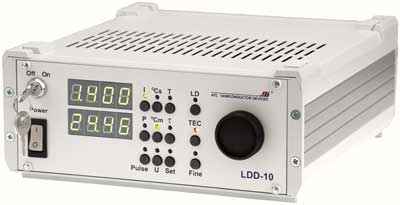

LDD-10

Питания одиночного лазерного диода в непрерывном и импульсном режимах.
Диапазон рабочего тока лазерного диода – 0.1-8.0 А
Максимальное напряжение на выводах лазерного диода - Не более чем 3.0 В

LDD-10N

Питания мощных лазерных диодов стабилизированным током для работы в непрерывном и импульсном режимах.
Диапазон рабочего тока лазерного диода – 0.1-10.0 А. Максимальное напряжение на выводах лазерного диода - Не более чем 3.0 В

LDD-10M

Питания лазерных модулей стабилизированным током для работы в непрерывном и импульсном режимах.
Диапазон рабочего тока лазерного диода – 0.1-8.0 А
Максимальное напряжение на выводах лазерного диода - Не более чем 9.0 В

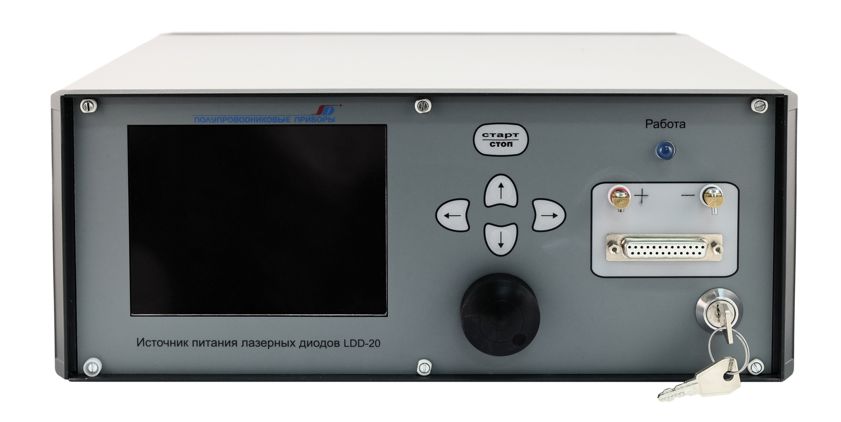

LDD-21

Питания мощных лазерных диодов стабилизированным током для работы в непрерывном и импульсном режимах.
Диапазон рабочего тока лазерного диода –2.0-21.0 А
Максимальное напряжение на выводах лазерного диода - Не более чем 7.0 В (возможность последовательного подключения от 1 до 3 лазерных диодов)

LLD-150-5Q и LLD-250-0.5Q Питания мощных лазерных линеек стабилизированным током для работы в  импульсном режиме.
Диапазон рабочего тока лазерного линейки – 15-150 А и 25-250 А
Максимальное напряжение - Не более чем 25.0 В



Основные технические параметры блоков питания лазерных диодов:





LDD-10

питания лазерного диода стабилизированным током для работы в непрерывном и импульсном режимах

контроля тока лазерного диода

стабилизации и контроля температуры лазерного диода

контроля выходной мощности лазерного диода с помощью встроенного фотодиода обратной связи

защиты лазерного диода от электрического пробоя и перегрева

LDD-10N

питания лазерных модулей стабилизированным током для работы в непрерывном и импульсном режимах

· контроля тока лазерного модуля

· стабилизации и контроля температуры лазерного модуля

· контроля выходной мощности лазерного модуля с помощью встроенного фотодиода обратной связи

· защиты лазерного модуля от электрического пробоя и перегрева

LDD-10M

питания лазерных модулей ATC-S4-F200, ATC-S6-F400, ATC-S8-F600 и ATC-S8-F200 стабилизированным током для работы в непрерывном и импульсном режимах

· контроля тока лазерного модуля

· стабилизации и контроля температуры лазерного модуля

· контроля выходной мощности лазерного модуля с помощью встроенного фотодиода обратной связи

· защиты лазерного модуля от электрического пробоя и перегрева

LDD-21

Питания лазерного диода стабилизированным током для работы в непрерывном режиме

Контроля тока лазерного диода

Стабилизации и контроля температуры

Контроля выходной мощности лазерного диода с помощью встроенного фотодиода обратной связи

Защиты лазерного диода от электрического пробоя и перегрева

Диапазон рабочего тока лазерного диода

0.1-8.0 A

0.01-10.0 A

0.01-8.0 A

2.0-21 А

Дискретность установки тока лазерного диода

0.001 A

0.001 A

0.001 A

0.1 А

Шумы и пульсации тока лазерного диода

Не более чем 0.5 % от максимального значения

Не более чем 0.5 % от максимального значения

Не более чем 0.5 % от максимального значения

Не более чем 0.5 % от максимального значения

Максимальное напряжение на выводах лазерного диода

Не более чем 3.0 В

Не более чем 3.0 В

Не более чем 9.0 В

Не более чем 7.0 В (возможность последовательного подключения от 1 до 3 лазерных диодов)

Нестабильность тока при долговременном функционировании лазерного диода

Не более чем 0.5 % от выставленного значения плюс 0.5 % от максимального значения

Не более чем 0.5 % от выставленного значения плюс 0.5 % от максимального значения

Не более чем 0.5 % от выставленного значения плюс 0.5 % от максимального значения

Не более чем 0.5 % от выставленного значения плюс 0.5 % от максимального значения

Отдельные выбросы тока лазерного диода

Не более чем 3 % от выставленного значения плюс 1 % от максимального значения

Не более чем 3 % от выставленного значения плюс 1 % от максимального значения

Не более чем 3 % от выставленного значения плюс 1 % от максимального значения

Не более чем 3 % от выставленного значения плюс 1 % от максимального значения

Диапазон установки длительности импульсов тока лазерного диода

От 0.5 до 65.00 мс с шагом 0.01 мс
От 65.00 до 9998 мс с шагом 1 мс

От 0.5 до 65.00 мс с шагом 0.01 мс
От 65.00 до 9998 мс с шагом 1 мс

От 0.5 до 65.00 мс с шагом 0.01 мс
От 65.00 до 9998 мс с шагом 1 мс

От 0.2 до 99.9 мс с шагом 0.1 мс
От 100 до 9998 мс с шагом 1 мс

Диапазон установки периода повторения импульсов тока лазерного диода

От 0.5 до 65.00 мс с шагом 0.01 мс
От 65.00 до 9999 мс с шагом 1 мс

От 0.5 до 65.00 мс с шагом 0.01 мс
От 65.00 до 9999 мс с шагом 1 мс

От 0.5 до 65.00 мс с шагом 0.01 мс
От 65.00 до 9999 мс с шагом 1 мс

От 0.8 до 99.9 мс с шагом 0.1 мс
От 100 до 9999 мс с шагом 1 мс

Длительность фронта импульсов тока лазерного диода

Не более чем 30 мкс

Не более чем 30 мкс

Не более чем 30 мкс

Не более чем 50 мкс

Диапазон внешней импульсной модуляции тока лазерного диода

Частота до 10000 Гц, напряжение 6...12 В, ток до 10 мA

Частота до 10000 Гц, напряжение 6...12 В, ток до 10 мA

Частота до 10000 Гц, напряжение 6...12 В, ток до 10 мA

Частота до 1000 Гц

Нестабильность времени задержки импульсов тока ЛД при внешней модуляции лазерного диода

Не более чем 0.5 мкс

Не более чем 0.5 мкс

Не более чем 0.5 мкс

Не более чем 0.5 мкс

Максимальное напряжение на термобатарее

4.50 В при токе 8.0 A

4.50 В при токе 8.0 A

14.0 В при токе 6.0 A

8.0 В при токе 8.0 А

Диапазон устанавливаемой температуры лазерного диода

от + 5 °C до + 48 °C с шагом 0.1 °C



от + 5 °C до + 48 °C с шагом 0.1 °C



от + 5 °C до + 48 °C с шагом 0.1 °C



от + 5 °C до + 48 °C с шагом 0.1 °C



Точность поддержания температуры лазерного диода

Не более чем ±0.1 °C

Не более чем ±0.1 °C

Не более чем ±0.1 °C

Не более чем ±0.1°C

Температурная стабильность установленных значений тока лазерного диода

Не более чем 1 % от выставленного максимального значения

Не более чем 1 % от выставленного максимального значения

Не более чем 1 % от выставленного максимального значения

Не более чем 1 % от выставленного максимального значения

Точность измерения напряжения на лазерном диоде (данная опция невозможна для модели LDD-10A)

± 0.02 В при токе лазерного диода выше чем 0.01 A

± 0.02 В при токе лазерного диода выше чем 0.01 A

± 0.02 В при токе лазерного диода выше чем 0.01 A

-

Питание

220 В/ 50 Гц или 110 В/ 60 Гц

220 В/ 50 Гц или 110 В/ 60 Гц

220 В/ 50 Гц или 110 В/ 60 Гц

220 В/ 50 Гц

Потребляемая мощность

Не более чем 90 ВA

Не более чем 90 ВA

Не более чем 90 ВA

Не более 500 Вт


Основные характеристики блоков питания лазерных линеек и стеков

Наименование параметра

LLD-150-5Q

LLD-250-0.5Q

Питание от сети переменного тока, В

220 (110*)

220 (110*)

Потребляемая мощность от сети переменного тока не более, Вт

400

400

Активный корректор коэффициента мощности, коэффициент мощности не хуже

0.99

0.99

Тип индикатора

Графический 5”, сенсорный

Графический 5”, сенсорный

Диапазон рабочих температур окружающей среды, оС

+10….+40

+10….+40

Диапазон температур хранения, оС

0….+50

0….+50

Минимальный импульсный ток лазерного канала, А

15

25

Максимальный импульсный ток лазерного канала, А

150

250

Дискретность установки тока лазерного канала, А

1

1

Минимальное выходное напряжение лазерного канала, В

5

5

Максимальное выходное напряжение лазерного канала, В

25

25

Дискретность установки напряжения лазерного канала, В

1

1

Погрешность установки тока лазерного канала, %

+/- 2

+/- 2

Стабильность поддержания тока после 15 минут работы, %

+/- 1.5

+/- 1.5

Погрешность установки напряжения лазерного канала, %

Не более +/-2.5

Не более +/-2.5

Режим работы

Импульсный

Импульсный

Частота повторения импульсов, Гц

1-10

1-50

Дискретность установки частоты, Гц

1

1

Длительности токового импульсов тока, мс

0,5-5

0,05-0,5

Дискретность установки длительности импульса, мкс

100

25

Форма импульсов,

Прямоугольная

Прямоугольная

Длительность фронтов импульса не хуже, мкс

30

30

Количество запитываемых линеек (диодов), шт

1-5

1-10

Диапазон установки температуры, С о

10-50

10-50

Дискретность установки температуры, С о

0.1

0.1

Погрешность измерения температуры, С о

+/- 3

+/- 3

Точность поддержания не хуже, С о

+/- 0.5

+/- 0.5

Максимальный ток термоканала (при напряжениях больше 10В максимальный ток 6А), А

8

8

Максимальное напряжение термоканала, В

15

15

Возможность ограничения максимального напряжения, термоканала в диапазоне, В

3-15

3-15

Дискретность установки максимального напряжения термоканала, В

1

1

Тип термодатчика

HEL 705-U-1-12 С2

HEL 705-U-1-12 С2

Защиты

Превышение тока

КЗ

Обрыв цепи ЛД

Перегрев ЛД

Обрыв термодатчика

Превышение тока

КЗ

Обрыв цепи ЛД

Перегрев ЛД

Обрыв термодатчика

Вход синхронизации, В

5

5

Выход синхронизации, В

5

5

Задержка, вносимая цепями драйвера относительно внешнего запускающего импульса не более, мкс

30

30

Длина соединительных кабелей не менее, м

1.5

1.5

Охлаждение

Воздушное принудительное

Воздушное принудительное

Протокол связи с компьютером

Ethernet*

Ethernet*

Габариты не более, мм

450х320х130

450х320х130

Вес не более, кг

8

8
