Охлаждающие лазерные головки

Увеличить

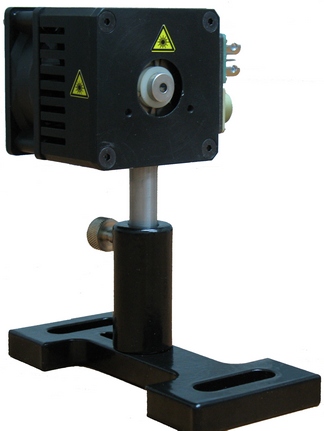

Модель ATC-10H


Лазерные диоды производства ЗАО "Полупроводниковые приборы" при работе в непрерывном режиме или в импульсном режиме со скважностью импульсов более чем 0,3% и длительностью более чем 500 мсек требуют дополнительного охлаждения. Для этого мы предлагаем охлаждающую лазерную головку ATC-10H.

В совокупности лазерные головки ATC-10H может обеспечивать непрерывную работу всех лазерных диодов (от 500 до 10000 мВт), выпускаемых ЗАО «Полупроводниковые приборы».

Лазерная головка ATC-10H может быть также укомплектована дополнительной фокусирующей оптикой модель АТС-5032. Данная лазерная головка проста в использовании, надежна и идеально подходит для длительной работы с лазерными диодами серии АТС.

Спецификация на охлаждающие лазерные головки


ПараметрATC-10H
Размеры, мм132 x 77 x 146
Вес, г460
Тип электрического разъемаРС-10
Тип используемого корпусаATC, TO-3

На чертежах приведенных ниже основные размеры даны в мм

Увеличить
УвеличитьУвеличить
Охлаждающая головка (ОГ) АТС-10Н предназначена для стабилизации температуры лазерных диодов, упакованных в корпуса ТО-3 (без элемента Пельтье) и АТС.  Охлаждающая головка АТС-10Н имеет встроенный микрохолодильник Пельтье и минивентилятор. Охлаждающая лазерная головка состоит из радиатора, к которому крепится термобатарея (элемент Пельтье). Лазерный диод установлен на ОГ с помощью крепежной пластины. Для защиты лазерного диода предусмотрена крышка. Разъем служит для соединения ОГ с драйвером.
