Продукт |
ATC-Q5000-10×20 |
|
|
Режим излучения |
квазинепрерывный |
|
|
Количество лазерных линеек |
20 |
Шт. |
|
Максимальная длительность импульса |
250 |
мкс |
|
Максимальная частота следования импульсов |
100 |
Гц |
|
Рабочая/Максимальная выходная оптическая мощность |
5000/5250 |
Вт |
|
Длина волны при 25°C |
805 |
нм |
|
Разброс длины волны генерации при 25°C |
3 |
нм |
|
Типичная ширина спектра по уровню ½ |
4 |
нм |
|
Максимальная ширина спектра по уровню ½ |
5 |
нм |
|
Типичный рабочий ток |
250 |
A |
|
Максимальный рабочий ток |
270 |
А |
|
Типичный пороговый ток |
30 |
A |
|
Максимальный пороговый ток |
40 |
A |
|
Типичная крутизна ватт-амперной характеристики |
1.1 |
Вт/А |
|
Минимальная крутизна ватт-амперной характеристики |
0.9 |
Вт/А |
|
Максимальное рабочее напряжение |
50 |
В |
|
Типичная диаграмма направленности по уровню ½ (Θ┴) |
40° |
|
|
Типичная диаграмма направленности по уровню ½ (Θ║) |
12° |
|
|
Условия работы |
Чистые помещения, класс 100, влажность не более 60% |
|
|
Ожидаемое время жизни |
>10+E8 |
|
|
Охлаждение |
Пассивное (безжидкостное) |
|
|
Монтаж |
Через теплопроводящую фольгу (толщина 25…100 мкм) на охлаждаемую поверхность (водой или Пельтье элементом) |
|
|
Рекомендации |
Не монтировать через теплопроводящую пасту |
|
|
Рабочая температура |
+15…+40°C |
|
|

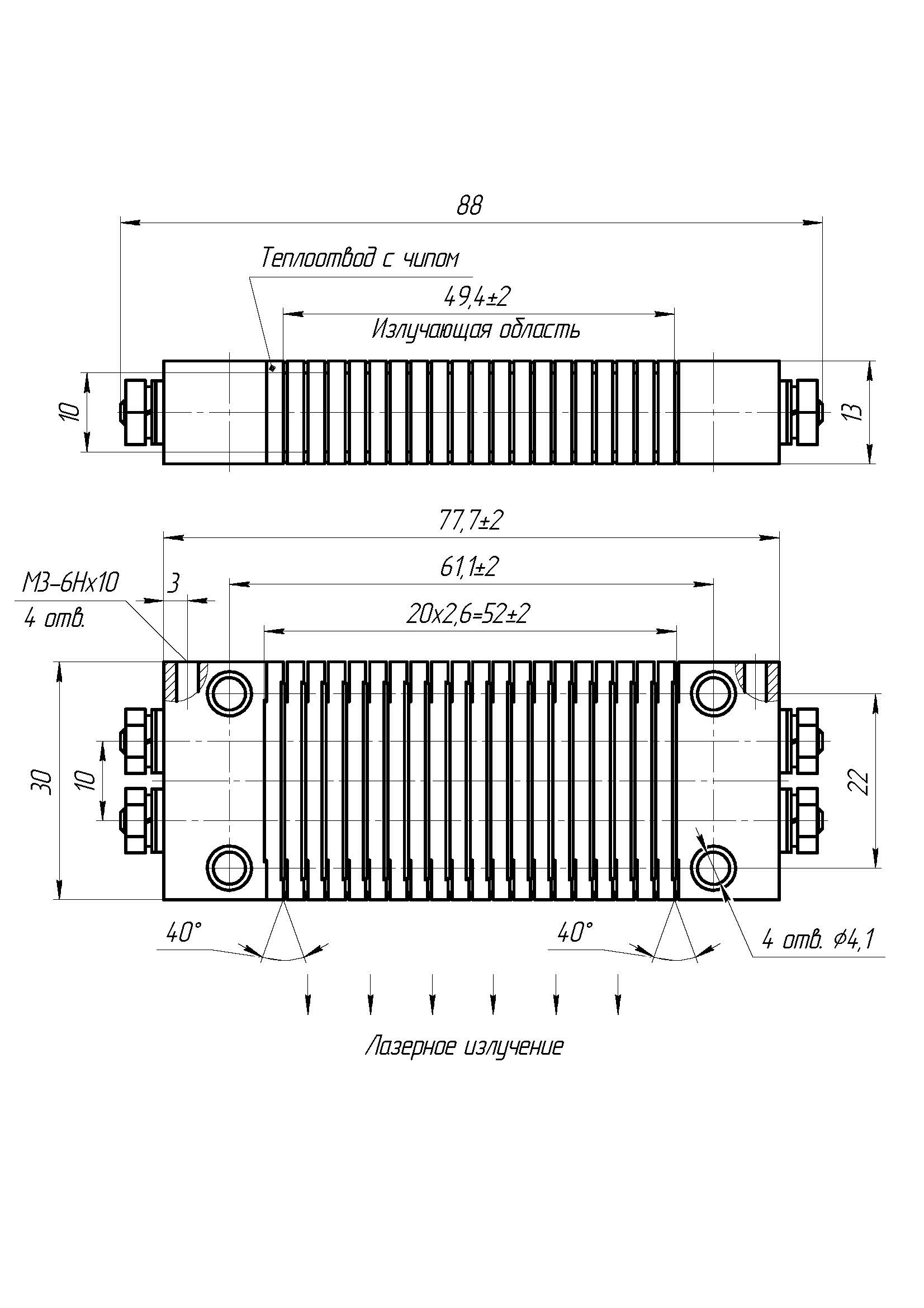

Размеры |
88x30x13 |
мм |
|
Продукт |
ATC-Q2500-5×20 |
|
|
Режим излучения |
квазинепрерывный |
|
|
Количество лазерных линеек |
20 |
Шт. |
|
Максимальная длительность импульса |
250 |
мкс |
|
Максимальная частота следования импульсов |
100 |
Гц |
|
Рабочая/Максимальная выходная оптическая мощность |
2500/2650 |
Вт |
|
Длина волны при 25°C |
805 |
нм |
|
Разброс длины волны генерации при 25°C |
3 |
нм |
|
Типичная ширина спектра по уровню ½ |
4 |
нм |
|
Максимальная ширина спектра по уровню ½ |
5 |
нм |
|
Типичный рабочий ток |
145 |
A |
|
Максимальный рабочий ток |
160 |
А |
|
Типичный пороговый ток |
30 |
A |
|
Максимальный пороговый ток |
40 |
A |
|
Типичная крутизна ватт-амперной характеристики |
1.1 |
Вт/А |
|
Минимальная крутизна ватт-амперной характеристики |
0.9 |
Вт/А |
|
Максимальное рабочее напряжение |
50 |
В |
|
Типичная диаграмма направленности по уровню ½ (Θ┴) |
40° |
|
|
Типичная диаграмма направленности по уровню ½ (Θ║) |
12° |
|
|
Условия работы |
Чистые помещения, класс 100, влажность не более 60% |
|
|
Ожидаемое время жизни |
>10+E8 |
|
|
Охлаждение |
Пассивное (безжидкостное) |
|
|
Монтаж |
Через теплопроводящую фольгу (толщина 25…100 мкм) на охлаждаемую поверхность (водой или Пельтье элементом) |
|
|
Рекомендации |
Не монтировать через теплопроводящую пасту |
|
|
Рабочая температура |
+15…+40°C |
|
|
Размеры |
60x42x24 |
мм |
